Autor | Thema |
---|---|
andreasweber
Poseidon Registriert seit: Sep 2006 Wohnort: Straubing Verein: Alleineflieger (leider!) Beiträge: 1093 Status: Offline |
Beitrag 131461
[29. Oktober 2007 um 10:32]
Hi Uli,
klasse die Funktionen. Mir reicht es wenn ich zwei Servos ansteuern kann. Über Timer und Magnetfeld. SNOs brauchen wir Waraler ja nicht. Gruß Andy Meine Texte sind nach irgendeiner Rechtschreibreform verfasst! Welche weiß ich selber nicht so genau! ;-) http://www.ichwerdegooglebenutzenbevorichdummefragenstelle.com/ |
Lschreyer
Grand Master of Rocketry Registriert seit: Nov 2006 Wohnort: Zeven Verein: AGM, L3 Beiträge: 2035 Status: Offline |
Beitrag 131463
[29. Oktober 2007 um 10:56]
Ich hatte per PM 2 Stück bestellt, wie gesagt eilt aber nicht.
Gibts eigentlich irgendwo eine Anleitung o. ä. wo die vielen Anschlüsse beschrieben werden? Ein Modell zum fliegen wartet schon auf dem Magier :-) Meine neue Kamera/Cansat-Rakete werde ich damit ausrüsten. Louis Always keep the pointy side up! |
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 131512
[30. Oktober 2007 um 00:55]

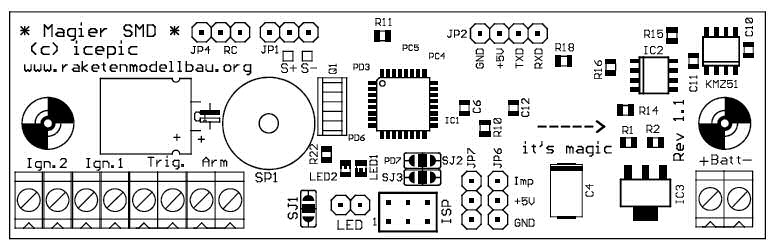

Zitat: Zu der Vorgänger Version gibt es eine Kurzanleitung, die aber nicht mehr auf dem neuesten Stand ist !! Insbesondere hatte sie weniger Anschlussmöglichkeiten. Alte Kurzanleitung: Anhang: magier_smd_v11.pdf Neue Platine: JP1 - Servo Ausgang (PB1 o. PB3) wählbar über Lötjumper SJ2 JP2 - RS232 Schnittstelle TTL-Pegel zum Programmieren o. Firmware flashen mit Bootlader JP4 - Servo Ausgang o. RC-Empfänger-Eingang (PB0 ICP) JP6 - Servo Ausgang (belegt auch mit Ausgang für Zünder 1 PB4) JP7 - Servo Ausgang (belegt auch mit Ausgang für Zünder 2 PB5) LED - externe Duo LED ISP - In System Programmierschnittstelle (zum Firmware flashen) SJ1 - Lötjumper int. o. ext LEDs Uli Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
Lschreyer
Grand Master of Rocketry Registriert seit: Nov 2006 Wohnort: Zeven Verein: AGM, L3 Beiträge: 2035 Status: Offline |
Beitrag 131518
[30. Oktober 2007 um 09:12]
Danke für die Info. Habe ich das richtig gesehen, dass der Arm-Schalter immer installiert sein muss?
Könnte man für den Trigger nicht einen dieser Beschleunigungssensoren nehmen die z.B. auf dem Gwiz montiert sind? Dann spart man sich die externe Lösung. Nur so als Vorschlag, das würde den Einbau sehr erleichtern. Louis Always keep the pointy side up! |
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2823 Status: Offline |
Beitrag 131523
[30. Oktober 2007 um 12:03]
Hallo Uli,
besteht die Möglichkeit, dass nachdem die beiden Zünderkanäle gezündet haben, der Timer für den Servo anläuft? Viele Grüße Ralf #Don’t Look Up |
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 131529
[30. Oktober 2007 um 14:01]
Zitat: Ja, der Arm-Schalter muss montiert sein, da er erst die Zündspannung an die Zünder legt. Im der Selbsttestroutine, werden die Zündfets getestet, d.h. sie werden einmal eingeschaltet und mit geschlossenem ARM-Schalter würde es knallen. Natürlich könnte man durch entfernen der Routine auch eine Brücke statt dem Arm-Schalter einbauen, würde allerdings ein Teil der (Narren)-Sicherheit des MAGIERS verschwinden !! Zitat: Als externe Lösung hab ich mir das auch schon überlegt, der Triggereingang ist ein normaler Controllereingang und muss nur von Hi auf Low-Pegel wechseln um einen Start zu erkennen. Eine externe Elektronik mit einem Beschleunigungssensor wäre also denkbar. Oder eben diese G-Switches. wie sie auf der EFC von Aerotech eingesetzt werden. Erhältlich bei RS-Components z.B. Bestell-Nr. 289-7935 5G (gibts in 2G, 5G u. 10G Versionen) Uli Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 131530
[30. Oktober 2007 um 14:18]

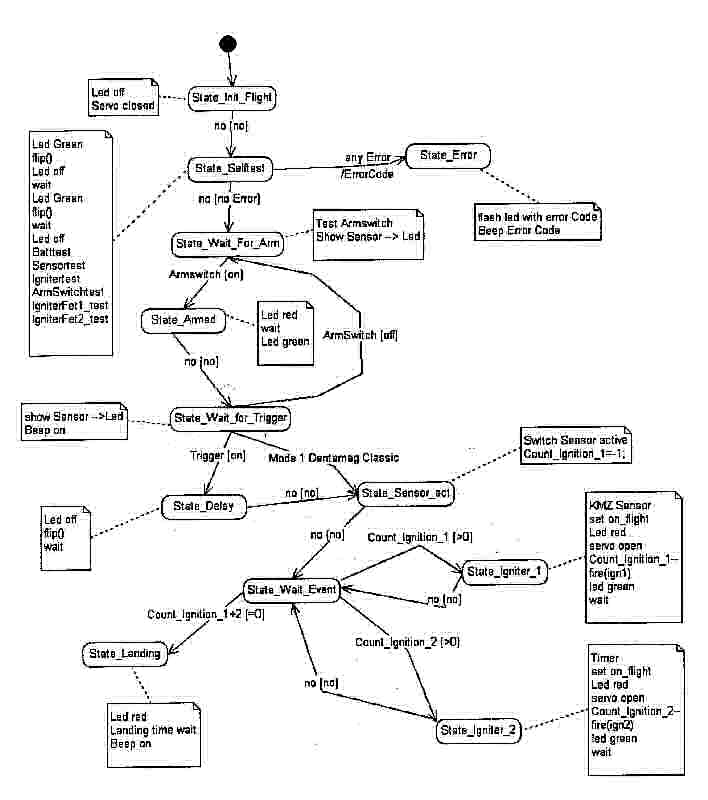

Zitat: Das Problem ist Möglichkeiten etwas zu realisieren bestehen fast immer, für mich stellt sich nur die Frage wie soll ich das in der Software "verwalten" o. "einstellen". Ich hab mich jetzt auf verschieden Betriebsarten( Modi-Nr.) festgelegt, da ist dann die Reihenfolge der Abläufe festgelegt, d.h. wann welcher Timer o. anderes Event welches Event auslösen soll. Könntest Du deinen Ablauf mal darstellen, so in etwa: 1. Trigger-Kontakt hat ausgelöst 2. Timer1 und Delay Timer läuft an 3. Ablauf Delay-Timer Magnetfeldsensor wird scharf geschaltet 4. Timer1 läuft ab --> Zündkanal 2 zündet 5. Magnetfeldsensor schaltet -->Zündkanal 1 zündet 6. Beide gezündet ? Timer2 läuft an 7. Timer2 abgelaufen --> Servo in open Stellung fahren Ich habe die Abläufe als State-Maschine im Microcontroller gelöst das sieht dann in etwa so aus: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2823 Status: Offline |
Beitrag 131533
[30. Oktober 2007 um 16:33]
Hallo Uli,
genau so habe ich mir das vorgestellt. Ich würde gern nach einigen Minuten mit dem Servo die Fallschirme von der Raketenzelle trennen. Ich habe öfter das Problem gehabt, das sich meine Raketen den höchsten Baum am Waldrand zur Landung ausgesucht hatten. Mit dem Trennen der Fallschirme könnte man zumindest die Elektronik bergen. Den Sturz auf den Waldboden müsste sie bei gutem Einbau überleben. Gruß Ralf #Don’t Look Up |
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 131534
[30. Oktober 2007 um 16:50]
Zitat: sorry etwas offtopic, aber das ist ja mal ne geniale Idee Nach der Baumlandung stellst du dich unter die Rakete: "Moment, die kommt gleich von alleine! Mit etwas Magie geht alles." *g* Unglaublich, was für Möglichkeiten der Magier bietet. Gruß Scorpion_XIII Geändert von Scorpion_XIII am 30. Oktober 2007 um 16:50 t(h)rust in GARDENA |
Juerg
SP-Schnüffler Registriert seit: Jan 2001 Wohnort: 8102 Oberengstringen, CH Verein: ARGOS Beiträge: 951 Status: Offline |
Beitrag 131537
[30. Oktober 2007 um 17:10]
Zitat: Mach Dich / Euch nicht unglücklich, die Dinger von Assemtech lösen irgendwo zwischen 2 und 4.9g aus. 4.9g erreichen etwas langsamere und vor allem auch grosse Modelle nicht! -> Kein Trigger... Es gibt andere Switches die auf 2 +/- 0.1g tolleriert sind. Die kosten etwas mehr, sind dann aber auch zuverlässig. Die EFC verwendet solche. Gruss Jürg Geändert von Juerg am 30. Oktober 2007 um 17:11 |
